BMW 420d Grancoupe(F36) 퓨즈 박스 다이어그램 자세히 보기

2018년식 BMW 4 Series Gran coupe 20d (F36) 차량과 5년째 동행중이다.

어느날 오렌지색의 앰비언트라이트(무드등)이 들어오지 않고 있다는걸 알게 되었다. 왠지 허전하더라니..

LED 등일테니 등의 문제는 아닐것 같고, 아무래도 퓨즈 문제일것 같아서 사용자 매뉴얼을 찾아보니, 관련 내용이 없다. BMW F36모델의 퓨즈 정보도 별로 없고해서 좀 알아보았고, 이를 공유하려고 한다.



BMW 420d Grancoupe 퓨즈 박스의 위치

차량 내에 퓨즈박스는 총 세개가 있다.

엔진룸에 1개, 그리고 트렁크에 2개가 있다.

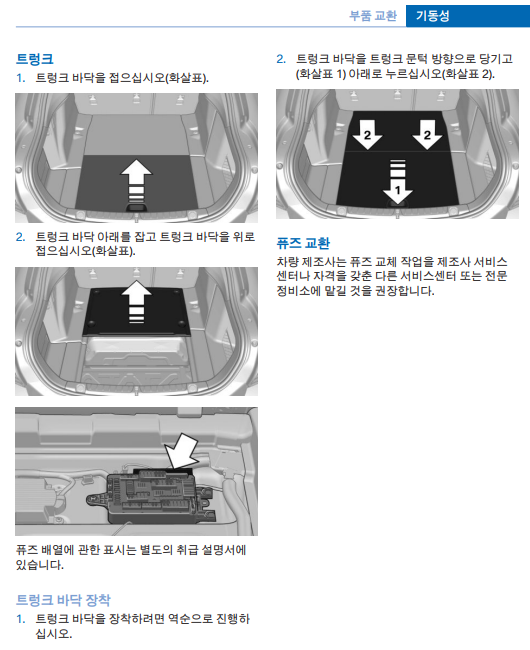

트렁크를 열어보면 아래에 덮개를 열 수 있는데, 덮개를 열면 중간이 접힌 채로 한번 열리게 되는데, 접힌 부분을 한번 더 열 수 있다. 살짝 힘을주어 덮개를 당기면 아래 부분도 열수 있고, 거기에 퓨즈박스가 보인다.

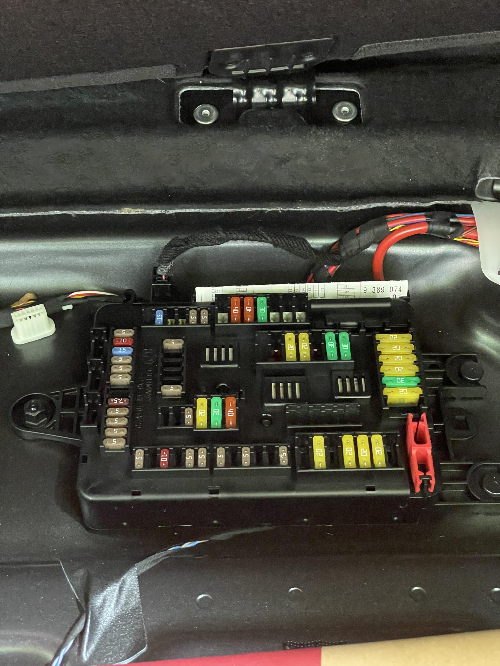

퓨즈박스 상단에 흰 종이가 보이는데, 그게 퓨즈 박스 다이어그램, 즉 퓨즈 박스 도면이다. 그리고 우측 아래에 빨간색 집개가 있는데, 그게 퓨즈 홀더다. 퓨즈를 쉽게 잡아서 꺼낼 수 있는 도구다.

BMW F36 퓨즈박스



퓨즈 박스 다이어그램 살펴보기

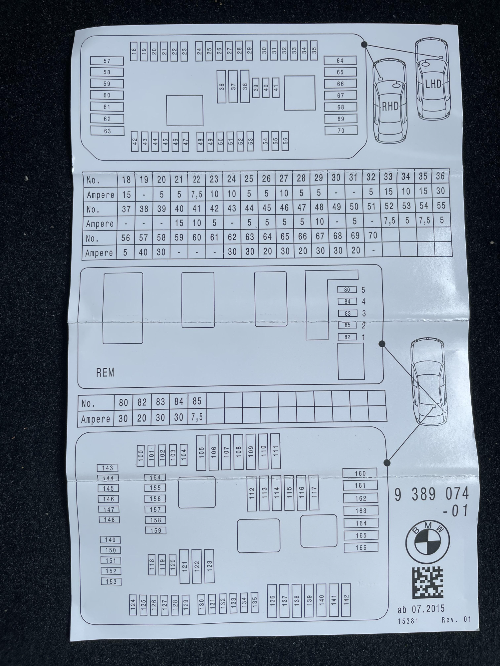

다이어그램을 펼쳐서 살펴보면, 앞면과 뒷면으로 이루어져있다.

우핸들, 좌핸들이 위치가 다른데, 우리는 보통 좌핸들이니까 우측에 있다고 보면 된다.

BMW F36 퓨즈 다이어그램

좀 더 살펴보면, 퓨즈박스의 그림마다 숫자가 매겨져 있고, 아래 표에는 숫자별로 Ampare가 적혀있음을 볼 수 있다.

Ampare는 5, 7.5, 10, 15, 20, 30, 40 정도가 있다고 정리할 수 있겠다.

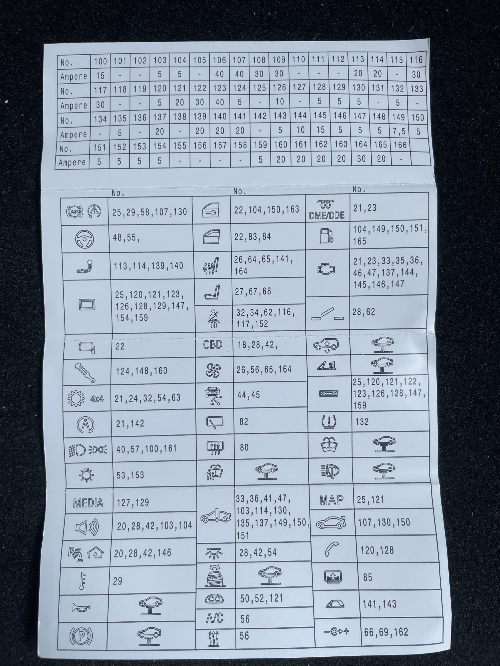

이제 뒷 면을 살펴보자. 뒷 면에는 각 넘버가 어떤 전장의 퓨즈인지 그림으로 표시해주고있다. 사실 이 그림이 어느정도 알아볼 수 있게 되어있긴 한데, 대부분 잘 모르겠다. 그래서 좀 찾아봤다.

BMW F36 퓨즈 다이어그램



아래 링크에 가보면 각 심벌이 어떤 전장기능의 퓨즈인지 영문으로 설명을 잘 달아놓았다.

BMW fuse panel diagram symbols explained - Tutoriale din service



이미지가 복사가 안되서 이렇게 가져와봤다.

No.	Symbol	Semnification
1		ABS (Anti-lock Brake System), DSC (Dynamic Stability Control)
2		Steering column function control module
3		Trailer module
4		Head-Up Display (HUD)
5		START-STOP system
6		Electric mirrors
7		Air suspension system
8		Gear Indicator / DSC – Dynamic Stability Control / SMG – Sequential Manual Gearbox
9		Main headlights / Rain sensor / Light sensor / Electronic ride height control
10		Light module
11		CD changer / Can Gateway module
12		Alarm
13		Parking sensors / Home link (garage door opener)
14		Electric fan
15		Horn
16		Door module / Automatic soft-close
17		Electric windows
18		Heated seats
19		Seat adjustment
20		Seatbelts
21		OBD
22		Heating / Independent aux. heater
23		Cruise control
24		Rear wiper relay
25		Rear window defroster (defogger)
26		Washer fluid heater
27		Electric fan
28		Interior lights
29		Instrument cluster
30		Air conditioner system
31		Digital Diesel Electronics (DDE)
32		Fuel pump relay / Fuel pump control
33		DME – Digital Motor Electronics / Integrated Voltage Module – IVM
34		Rollover protection controller
35		HiFi Amp, TV tuner, Video module
36		Tire pressure control RDV
37		Windscreen washers
38		Headlight washing system
39		Sunroof, Panorama glass, Convertible top module
40		Telephone
41		Convertible top module / Convertible relay
42		Front & rear cigarette lighter, 12V socket / Glove box charging socket (12V)
43		Parking brake
44		Boot lid (tailgate) lock / Soft-close automatic for tailgate
45		Electric rear sunshade(for BMW F60 M5)
46		Dynamic drive system
47
48		START-STOP system
49
50		Hybrid system
51		Rear seat entertainment
52		Electrochromic rear view mirror
53		Air suspension compressor relay
54		?
55		?
